01 裸 電 線

　　裸電線及裸導體制品是指沒有絕緣、沒有護套的導電線材，主要包括裸單線、裸絞線和型線型材三個系列產品。

　　銅鋁單線：包括軟銅單線、硬銅單線、軟鋁單線、硬鋁單線。主要用作各種電線電纜的半制品，少量用于通信線材和電機電器的制造。

　　裸絞線：包括硬銅絞線(TJ)、硬鋁絞線(LJ)、鋁合金絞線(LHAJ)、鋼芯鋁絞線(LGJ)，主要用在架空敷設。軟銅絞線(TJR)、軟鋁絞線(LJR)，主要用于電氣裝備及電子電器或元件的連接用。以上各種絞線的規格從1.0～300mm2不等。其中鋼芯鋁絞線(LGJ)規格尺寸用標稱的鋁截面/標稱的鋼截面表示，它是配電線路上最常用的一種導線，鋼芯截面越大導線的強度愈高，除普通鋼芯鋁絞線外，還有鋼芯鋁合金絞線、鋁包鋼芯鋁絞線、防腐鋼芯鋁絞線、擴經鋼芯鋁絞線、倍容量導線、間隙式導線等。

　　常用有兩種：鋼芯鋁絞線JL/G1A(原型號LGJ)執行標準GB/T1179-2008、鋁絞線JL(原型號LJ)執行標準GB/T1179-2008。規格為：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55～800/100等。

　　示例：

　　JL/G1A-240/30-24/7(LGJ-240/30)
是由24根硬鋁線和7根A級鍍層普通強度鍍鋅鋼絲制成的鋼芯鋁絞線，硬鋁線的標稱截面為240mm2，鋼的標稱截面為30 mm2。

　　02 電 力 電 纜

　　電力電纜在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，其中包括1～330kV及以上各種電壓等級、各種絕緣的電力電纜。截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2
，芯數為1、2、3、4、5、3+1芯。

　　此類產品主要特征是：在導體外擠(繞)包絕緣層，幾芯絞合(對應電力系統的相線、零線和地線)，再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。

　　電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣情況分為塑料絕緣電纜、橡膠絕緣電纜、礦物絕緣電纜等。

　　1、 低壓電纜：即電壓等級0.6/1kV

　?、?、 鋁芯(/銅芯)交聯聚乙烯絕(鋼帶鎧裝)聚氯乙烯護套電力電纜

　　鋁芯(/銅芯)交聯電力電纜YJV、YJLV、YJV22、YJLV22(XLPE絕緣)

　　型號說明：鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套

　　YJ 交聯聚乙烯絕緣

　　L 鋁芯

　　V 聚氯乙烯護套

　　22 鋼帶鎧裝(單芯電纜表示為62，即無磁鎧裝帶)

　　表示方法：YJV、YJLV、YJV22、YJLV22(芯數為1～5芯)

　　示例：

　　⑴銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓0.6/1kV、3+1芯、主線芯標稱截面積120mm2，中性線標稱截面積70mm2的電纜纜表示為：

　　KYJV-450/750V 4*1.5 GB/T9330-2008

　　例如：一芯電纜表示方法：YJV-1*35

　　二芯電纜表示方法：YJV-2*35(等截面)

　　三芯電纜表示方法：YJV-3*35(等截面)

　　四芯電纜表示方法：YJV-4*35(等截面)或YJV-3*35+1*16

　　五芯電纜表示方法：YJV-5*35(等截面)

　　YJV-4*35+1*16或YJV-3*35+2*16

　　例如：五芯電纜:VV-5*16 VV-4*16+1*10 VV-3*16+2*10

　　2、中壓電纜：電壓等級為：6/6kV、8.7/10kV(15kV)、12/20kV、26/35kV(此電壓等級電纜為交聯電力電纜)

　　表示方法：YJV、YJLV、YJSV、YJV22、YJLV22 (芯數為1芯或3芯)

　　規格：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1芯或3芯)

　　例如：YJV22-8.7/15kV 3*240;YJV-8.7/15kV 3*150

　　3、高壓電纜：電壓等級為：35kV以上

　　03 架 空 絕 緣 導 線

　　此類產品主要特征是：在導體外擠(繞)包絕緣層，幾芯絞合(對應電力系統的相線、零線和地線)，再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。

　　此類產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。

　　電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣情況分為塑料絕緣電纜、橡膠絕緣電纜、礦物絕緣電纜等。

　　常用按電壓等級分兩種

　　1、電壓等級為：1kV 鋁芯(/銅芯) 架空絕緣線

　　規 格 ：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1～4芯)

　　表示方法：JKLY、JKLYJ、JKLGY、JKLGV、JKY、JKYJ

　　型號說明：(“JK”架空絕緣類，“L”鋁芯，“Y”聚乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯絕緣，“G”鋼芯加強)

　　例如：JKLY-1kV 2*25;JKLGY-1kV 1*240/30;JKYJ-1kV 1/185

　　2、電壓等級為：10kV 鋁芯(/銅芯)架空絕緣線

　　規格為：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1芯)

　　表示方法：JKLY、JKLYJ、JKLGY、JKY、JKYJ

　　型號說明：(“JK”架空絕緣類，“L”鋁芯，“Y”聚乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯絕緣，“G”鋼芯加強)

　　例如：JKLY-10kV 1*25;JKLGY-10kV 1*240;JKYJ-10kV 1*185

　　04 控 制 電 纜

　　此類產品主要特征是：結構和電力電纜相似，和電力電纜相比只有銅芯電纜沒有鋁芯電纜，導體截面較小，芯數較多。

　　該類產品主要特征是：品種規格繁多，應用范圍廣泛，適用于交流額定電壓450/750V及以下，電站、變電站、礦山、石化企業等的單機控制或機組設備控制。為提高控制信號電纜防內外干擾的能力，主要采取設置屏蔽層措施，常用的屏蔽結構根據使用場合和屏蔽效果不同，主要有以下結構：銅絲編織屏蔽(代號P)、鋁塑復合帶屏蔽(代號P3)、銅帶屏蔽(代號P2)、總屏分屏組合屏蔽等。

　　表示方法：KVV、KYJV、KYJV22、KVV22、KVVP、KVVP2、KVVP2-22
、KYJVP、KYJVP2、KYJVP2-22等。

　　型號說明：(“K”控制電纜類，“V”聚氯乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯護套，“P”銅絲屏蔽，“P2”銅帶屏蔽)

　　電壓等級：450/750V

　　芯 數：2～37芯

　　截 面 積：0.75～10mm2

　　示例：

　　⑴銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜，額定電壓450/750V、4芯、1.5mm2的電纜表示為：

　　KYJV-450/750V 4*1.5 GB/T9330-2008

　　⑵銅芯聚氯乙烯絕緣聚氯乙烯銅帶屏蔽鋼帶鎧裝護套控制電纜，額定電壓450/750V、37芯、2.5mm2的電纜表示為：

　　KVVP2-22-450/750V 37*2.5 GB/T9330-2008

　　05 布 電 線

　　表示方法：

　　BV：銅芯聚氯乙烯絕緣電線，電壓等級：300/500V，執行標準：JB8734.2-1998

　　BVR：銅芯聚氯乙烯絕緣軟電線 ，電壓等級：450/750V，執行標準：JB8734.2-1998

　　BVV：銅芯聚氯乙烯絕緣聚氯乙烯護套電纜，電壓等級：450/750V，執行標準：JB8734.2-1998

　　BLVV：鋁芯聚氯乙烯絕緣聚氯乙烯護套電纜，電壓等級：300/500V，執行標準：JB8734.2-1998

　　BVVB：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，電壓等級：300/500V，執行標準：JB8734.2-1998

　　RV：銅芯聚氯乙烯絕緣連接軟電線，電壓等級：300V

　　RVP: 銅芯聚氯乙烯絕緣屏蔽軟電線，電壓等級：300V，執行標準：JB8734.2-1998

　　RVB：扁型無護套軟線，電壓等級：300V，執行標準：GB5023.5-1997

　　RVS：銅芯聚氯乙烯絕緣絞型連接用軟電纜，電壓等級：300V，執行標準：GB5023.5-1997

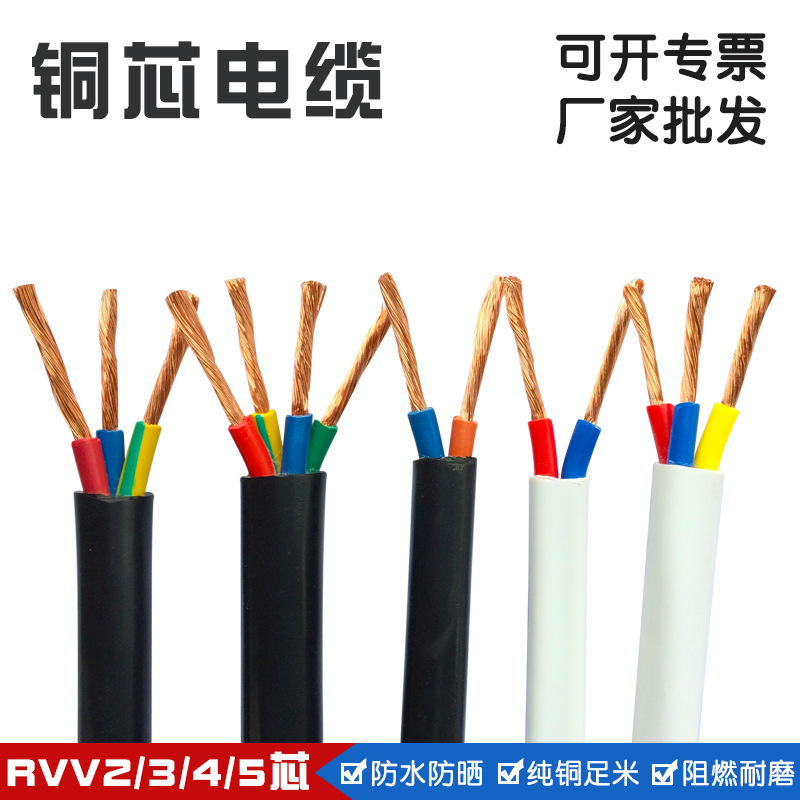

　　RVV:普通型聚氯乙烯護套軟線，壓等級：300/500V，執行標準：GB5023.5-1997

　　RVVP：銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟線，電壓等級：300V，執行標準：JB8734.5-1998

　　芯數為：1～5芯

　　截 面：0.5～185mm2

　　例 如：BV-185;BLV-25;BVR-50;BVV-2*1.5;RVP-1*1.5;BVVB-2*4

　　06 特 種 電 纜

　　特種電纜是具有特殊功能的電纜，主要包括阻燃電纜(ZR)、低煙低鹵電纜(DL)、低煙無鹵電纜(WL)、耐火電纜(NH)、防爆電纜(FB)、防鼠電纜防白蟻電纜(FS)、阻水電纜(ZS)等。特種電力電纜的型號為在普通型號前填加特種代號。

　　阻燃電纜(ZR)、低煙低鹵電纜(DL)、低煙無鹵電纜(WL)主要適用于重要的電力及控制系統。當線路萬一遇到火災時，該電纜在外部火焰的作用下只能有限燃燒，發煙量少，煙中有害氣體(鹵素)也很少。當外部火焰消失時，電纜也能自行熄滅，使火災對人體及財產損失減少到最低程度。所以，該種電纜廣泛應用于石化、電力、冶金、高層建筑及人口密集等重要場所。

　　耐火電纜(NH)主要適用于特別重要的電力及控制系統。當線路萬一遇到火災時，耐火電纜能抵抗750~800℃高溫達90分鐘以上時間，確保安全送電，以贏得充足的滅火減災時間，所以，該種電纜廣泛應用于石化、電力、冶金、高層建筑及人口密集等重要場所。

　　面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻/防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、輻照交聯電纜等。

　　近年來，隨著工業和民用設施環境、對火災后一次和二次災害影響的嚴格控制，相繼開發了耐火、低煙低鹵、低煙無鹵阻燃控制電纜，其結構參數基本與常規的控制電纜相同。特性參數與特殊塑力纜相同
